Dėl ko krumpliaračiai yra būtini norint užtikrinti patikimą galios perdavimą?

2026-09-02 0 Palikite man žinutę

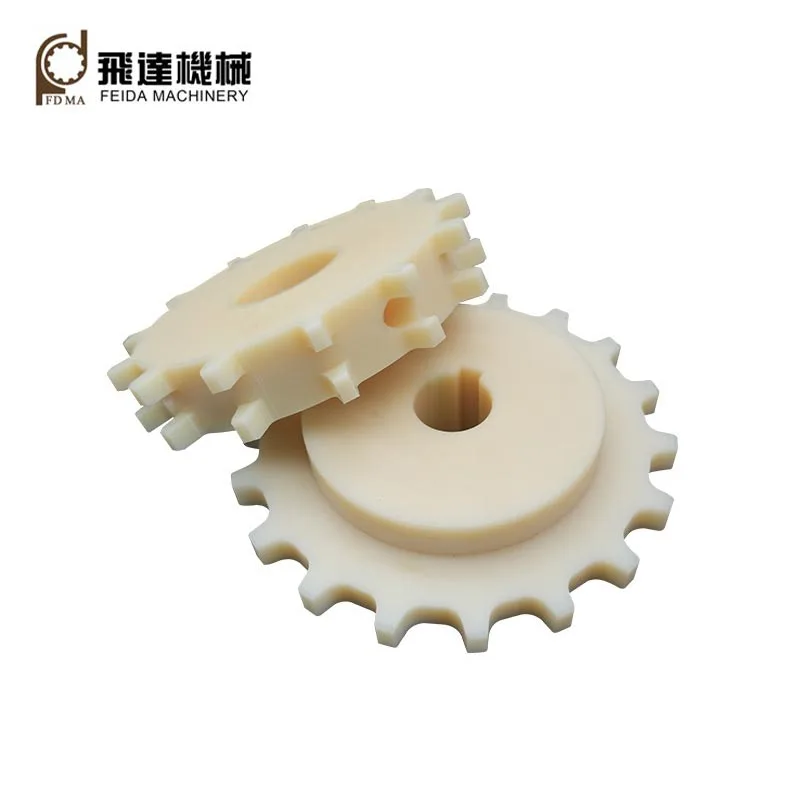

Žvaigždžių krumpliaračiaiyra pagrindiniai mechaniniai komponentai, naudojami sukamajam judesiui ir mechaninei galiai perduoti per grandine varomas sistemas. Skirtingai nuo įprastų pavarų, kurios tiesiogiai susijungia viena su kita, krumpliaračiai susijungia su grandinės jungtimis ir sukuria teigiamą ir patikimą transmisijos jungtį. Jie plačiai naudojami konvejeriuose, žemės ūkio mašinose, pramoninėje įrangoje, pakavimo sistemose, motocikluose, dviračiuose ir daugelyje kitų mechaninių pritaikymų.

Norint pasirinkti tinkamą žvaigždutės pavarą, reikia daugiau nei tiesiog suderinti išorinį skersmenį. Žingsnis, dantų profilis, angos dydis, medžiaga, grandinės suderinamumas, veikimo greitis, apkrova, tepimas ir aplinkos sąlygos turi įtakos eksploatavimo trukmei ir transmisijos efektyvumui. Šiame vadove paaiškinamos pagrindinės aplinkybės, kurias turėtų suprasti pirkėjai, inžinieriai ir įrangos gamintojai, rinkdamiesi krumpliaračius naujai įrangai arba pakeitimui.

Turinys

Kas yra Sprocket Gears?
Kaip veikia Sprocket Gears
Pagrindinės savybės ir konstrukcija
Įprasti krumpliaračių taikymai
Žvaigždinėms pavaroms naudojamos medžiagos
Svarbūs atrankos veiksniai
Sprocket Gears prieš įprastines pavaras
Priežiūra ir trikčių šalinimas
Ką pirkėjai turėtų patikrinti prieš užsakydami
Dažnai užduodami klausimai
Paskutinės mintys

Kas yra Sprocket Gears?

Žvaigždžių krumpliaračiai yra dantyti mechaniniai komponentai, skirti susijungti su grandine ir perduoti sukimosi judesius. Dantys telpa į tarpus tarp grandinės grandžių, todėl sukimo momentas gali pereiti nuo varančiojo veleno prie varančiojo veleno. Šis teigiamas sujungimas išskiria žvaigždučių sistemas nuo trinties pagrindu veikiančių transmisijos mechanizmų.

Įprastą žvaigždutės pavarą gali sudaryti centrinė anga, stebulė, korpusas ir tiksliai apdirbti dantys. Priklausomai nuo įrangos, žvaigždutės gali būti gaminamos kaip paprasti plokštės formos komponentai arba kaip didesnės stebulės konstrukcijos, skirtos sunkioms apkrovoms.

Pramoninėse mašinose tinkamai sukonstruotos žvaigždutės krumpliaračiai padeda išlaikyti nuspėjamą judėjimą dirbant sudėtingomis darbo sąlygomis. Dėl gana paprastos konstrukcijos jie taip pat tinka įrangai, kurią reikia reguliariai keisti ar prižiūrėti.

Kaip veikia Sprocket Gears

Veikimo principas yra paprastas. Varomoji žvaigždutė yra prijungta prie besisukančio veleno. Kai žvaigždutė sukasi, jos dantys susijungia su grandinės ritinėliais arba grandinės jungtimis. Grandinė juda aplink žvaigždutę ir perduoda mechaninę jėgą kitai žvaigždutei, sujungtai su varomu velenu.

Ryšys tarp žvaigždutės dydžio ir grandinės greičio tiesiogiai veikia perdavimo sistemą. Mažesnė varomoji žvaigždutė gali sukurti skirtingą greičio ir sukimo momento santykį, palyginti su didesne žvaigždute. Todėl projektuodami mašinas inžinieriai turi atsižvelgti į dantų skaičių ir numatomą perdavimo santykį.

Praktinis taškas:Žvaigždutė visada turi būti suderinta su tinkama grandinės specifikacija. Netgi aukštos kokybės žvaigždutė gali greičiau susidėvėti, jei netinkamas grandinės žingsnis, ritinėlio skersmuo, dantų profilis ar išlygiavimas.

Pagrindinės savybės ir konstrukcija

Nors žvaigždutės pavaros gali atrodyti paprastos, kelios matmenų ir konstrukcijos detalės lemia, ar komponentas veiks patikimai.

Funkcija	Funkcija	Kodėl tai svarbu
Dantys	Sujunkite grandinę	Įtakoja sklandų veikimą ir susidėvėjimą
Pikis	Apibrėžia grandinės ir žvaigždutės suderinamumą	Netinkamas žingsnis gali trukdyti tinkamai įsijungti
Gręžimas	Sujungia žvaigždutę su velenu	Turi atitikti veleno matmenis ir tvirtinimo būdą
Hub	Suteikia montavimo atramą	Svarbu didelėms apkrovoms ir veleno stabilumui
Dantų profilis	Kontroliuoja grandinės įsitraukimą	Įtakoja triukšmą, vibraciją ir tarnavimo laiką

Įprasti krumpliaračių taikymai

Dėl grandinės transmisijos universalumo krumpliaračiai tinka daugeliui mechaninių sistemų. Jų gebėjimas perduoti dideles apkrovas nepasikliaujant trinties yra ypač naudingas pramoninėje aplinkoje.

Konvejerių sistemos

Žvaigždutės varo konvejerio grandines ir padeda perkelti medžiagas per gamybos ir logistikos įrenginius.

Žemės ūkio technika

Grandininės sistemos dažniausiai naudojamos įrangoje, kuriai veikia didelės apkrovos ir lauko sąlygos.

Pakavimo įranga

Sprocket sistemos palaiko sinchroninį judėjimą automatizuotose gamybos ir pakavimo linijose.

Pramoninės mašinos

Jie naudojami medžiagų tvarkymo, apdorojimo, surinkimo ir kitose mechaninėse pavarų sistemose.

Žvaigždutės taip pat randamos motocikluose, dviračiuose, kompaktiškose mašinose, kėlimo įrenginiuose, maisto perdirbimo mašinose ir specializuotose automatikos sistemose.

Žvaigždinėms pavaroms naudojamos medžiagos

Medžiagos pasirinkimas turi tiesioginės įtakos atsparumui dilimui, apkrovai, atsparumui korozijai, matmenų stabilumui ir bendram tarnavimo laikui. Teisingas pasirinkimas priklauso nuo pritaikymo, o ne paprasčiausiai pasirenkant sunkiausią turimą medžiagą.

Medžiaga	Tipiški privalumai	Tinkamos sąlygos
Anglies plienas	Stiprumas, apdirbamumas, ekonomiškumas	Bendras pramoninis pritaikymas
Legiruotasis plienas	Didesnis stiprumas ir atsparumas dilimui	Didelės apkrovos perdavimo sistemos
Nerūdijantis plienas	Atsparumas korozijai	Drėgmei jautri ir higieniška aplinka
Inžineriniai plastikai	Mažas svoris ir sumažintas triukšmas	Lengvos ir specializuotos programos

Svarbūs atrankos veiksniai

Žvaigždžių pavarų pasirinkimas tik pagal vizualius matmenis yra viena iš dažniausiai pasitaikančių ankstyvų transmisijos problemų priežasčių. Pirkėjai ir inžinieriai turėtų įvertinti visą veiklos aplinką prieš pateikdami užsakymą.

Grandinės suderinamumas:Patvirtinkite grandinės seriją, žingsnį, ritinėlių matmenis ir kitas susijusias specifikacijas.
Dantų skaičius:Pasirinkite tinkamą dantų skaičių pagal greičio, sukimo momento ir perdavimo santykio reikalavimus.
Angos ir veleno matmenys:Patikrinkite angos skersmenį, griovelį, varžtų reikalavimus ir tvirtinimo konfigūraciją.
Apkrova:Apsvarstykite nuolatinę apkrovą, didžiausią apkrovą, smūginę apkrovą ir paleidimo momentą.
Veikimo greitis:Didelės spartos sistemose gali prireikti kruopštaus dėmesio dantų geometrijai, balansui, tepimui ir išlygiavimui.
Aplinkos sąlygos:Dulkės, vanduo, cheminės medžiagos, temperatūra ir lauko poveikis gali turėti įtakos medžiagos pasirinkimui.
Paviršiaus apdorojimas:Jei reikia, terminis apdorojimas arba apsauginės dangos gali pagerinti atsparumą dilimui ar korozijai.
Matmenų tikslumas:Norint užtikrinti nuoseklų grandinės įsitraukimą ir stabilų veikimą, būtinas tinkamas apdirbimas.

Pirkėjo kontrolinis sąrašas:Prieš užsakydami, paruoškite grandinės modelį, žingsnį, dantų skaičių, angos skersmenį, stebulės matmenis, raktų griovelio detales, medžiagų reikalavimus, kiekį ir naudojimo sąlygas. Pateikus visą informaciją, gamintojas gali tiksliau įvertinti suderinamumą.

Sprocket Gears prieš įprastines pavaras

Žvaigždinės ir įprastinės pavaros perduoda mechaninę galią, tačiau jos veikia skirtingai ir yra pritaikytos skirtingoms sistemoms.

Būdingas	Sprocket sistema	Įprasta pavarų sistema
Transmisijos terpė	Grandinė	Tiesioginis pavaros įjungimas
Atstumas tarp velenų	Gali atlaikyti santykinai didesnius centro atstumus	Paprastai tinka glaudesniems velenų išdėstymui
Paslysti	Minimalus tinkamas grandinės įsijungimas	Minimalus su teisingu pavarų sujungimu
Priežiūra	Reikalingas grandinės įtempimas, tepimas ir išlyginimas	Reikalingas krumpliaračių sutepimas ir derinimas

Tais atvejais, kai reikia lanksčios veleno padėties arba santykinai ilgų atstumų nuo centro, grandinės ir žvaigždutės transmisija gali būti praktiškas sprendimas. Tiesioginės pavaros gali būti tinkamesnės, kai svarbiausia yra kompaktiškas montavimas, tikslus padėties nustatymas ir veikimas dideliu greičiu.

Priežiūra ir trikčių šalinimas

Net tiksliai pagamintos krumpliaračio pavaros gali per anksti susidėvėti, kai transmisijos sistema yra blogai prižiūrima. Atliekant prevencinės priežiūros rutiną, turėtų būti taikoma ir žvaigždutė, ir grandinė.

Patikrinkite dantų nusidėvėjimą:Užkabinti, pagaląsti arba nelygūs dantys gali rodyti per didelį susidėvėjimą arba su grandinėmis susijusias problemas.
Patikrinkite grandinės įtempimą:Per didelis laisvumas arba per didelis įtempimas gali padidinti mechaninį įtempimą.
Patikrinkite lygiavimą:Netinkamai sureguliuotos žvaigždutės gali sukelti netolygią apkrovą ir pagreitinti grandinės susidėvėjimą.
Palaikykite tepimą:Tinkamas tepimas sumažina trintį ir padeda kontroliuoti susidėvėjimą.
Patikrinkite montavimą:Atsilaisvinusios tvirtinimo detalės, pažeisti grioveliai arba veleno judėjimas turi būti nedelsiant pataisyti.
Jei reikia, susidėvėjusius komponentus pakeiskite kartu:Sumontavus naują žvaigždutę su labai susidėvėjusia grandine, gali sutrumpėti naujo komponento tarnavimo laikas.

Įspėjamieji ženklai:Nereikėtų ignoruoti neįprasto triukšmo, vibracijos, grandinės šokinėjimo, netolygaus dantų susidėvėjimo, per didelio karščio ir nenuoseklaus judėjimo. Šie simptomai gali rodyti neteisingą išlygiavimą, nepakankamą sutepimą, netinkamą įtempimą arba komponentų nesuderinamumą.

Ką pirkėjai turėtų patikrinti prieš užsakydami

Pramoninių mašinų krumpliaračių pirkimas nėra tik kainų palyginimas. Nebrangus komponentas, neatitinkantis grandinės ar veikimo sąlygų, gali sukelti prastovų, pakartotinį pakeitimą ir didesnes priežiūros išlaidas.

Klauskite visų matmenų specifikacijų.
Patvirtinkite suderinamumą su esama arba planuojama grandine.
Patikrinkite galimas medžiagas ir terminio apdorojimo galimybes.
Patikrinkite kritinių matmenų apdirbimo tolerancijas.
Jei reikia, aptarkite pasirinktinės angos, rakto griovelio, stebulės ir danties reikalavimus.
Paaiškinkite gamybos kiekius ir pakavimo reikalavimus masiniams užsakymams.
Prašyti techninių brėžinių ar pavyzdžių sudėtingoms programoms.
Įvertinkite tiekėjo gamybos galimybes ir kokybės kontrolės procesą.

OĮG mašinų gamintojams pritaikytos žvaigždutės pavaros gali būti ypač vertingos. Komponentas gali būti gaminamas atsižvelgiant į faktinius įrangos veleno matmenis, perdavimo reikalavimus, montavimo apribojimus ir numatomą darbo aplinką, o ne priverčiant mašinos konstrukciją pritaikyti standartiniam komponentui.

Kodėl svarbūs gamybos pajėgumai

Nuosekli dantų geometrija, tikslūs žingsnio matmenys, patikimas medžiagų valdymas ir stabilūs apdirbimo procesai yra svarbūs žvaigždutės veikimui. Patyrę gamintojai taip pat gali padėti klientams nustatyti, ar standartinė žvaigždutė yra tinkama, ar pritaikyta konstrukcija geriau atitiktų programos reikalavimus.

Jinjiang Feida Machinery Co., Ltd.teikia su mašinomis susijusius gamybos sprendimus ir gali padėti klientams, kuriems reikia krumpliaračių ir kitų transmisijos komponentų pramoninei įrangai ir pritaikytoms programoms.

Dažnai užduodami klausimai

Kokia yra pagrindinė krumpliaračio paskirtis?

Žvaigždinė pavara per grandinę perduoda sukimosi judesius ir mechaninę galią. Jo dantys susijungia su grandine ir sukuria teigiamą mechaninį perdavimą tarp velenų.

Kaip sužinoti, kuri žvaigždutė tinka mano grandinei?

Patikrinkite grandinės seriją, žingsnį, ritinėlio matmenis, danties profilio reikalavimus ir kitas taikomas specifikacijas. Žvaigždė turi būti suderinama su tiksliai naudojama grandine.

Ar žvaigždutės pavaras galima pritaikyti pagal užsakymą?

Taip. Priklausomai nuo gamintojo galimybių, žvaigždutes galima pritaikyti tokiose srityse kaip dantų skaičius, angos skersmuo, raktų griovelis, stebulės matmenys, medžiaga, paviršiaus apdorojimas ir bendrieji matmenys.

Dėl ko greitai nusidėvi krumpliaračio dantys?

Dažniausios priežastys yra pernelyg susidėvėjusi grandinė, netinkamas grandinės įtempimas, prastas tepimas, veleno nesutapimas, per didelė apkrova, netinkama medžiaga ir neteisingas žvaigždutės ir grandinės suderinimas.

Ar plieninės žvaigždutės krumpliaračiai tinka dideliems darbams?

Plienas plačiai naudojamas pramoninėms žvaigždutėms dėl savo stiprumo ir apdirbamumo. Reikalingoms reikmėms legiruotasis plienas ir tinkamas terminis apdorojimas gali pagerinti atsparumą dilimui ir apkrovos valdymą.

Kaip galiu pratęsti žvaigždutės tarnavimo laiką?

Naudokite suderinamą grandinę, išlaikykite teisingą išlygiavimą ir įtempimą, pasirūpinkite tinkamu tepimu, venkite per didelės apkrovos, reguliariai tikrinkite dantis ir pakeiskite labai susidėvėjusias grandines ir žvaigždutes, kol jos nesukels antrinės žalos.

Paskutinės mintys

Žvaigždinės pavaros vaidina pagrindinį vaidmenį grandinės varomose jėgos perdavimo sistemose. Jų paprastas veikimo principas, teigiamas įsitraukimas, lanksčios montavimo galimybės ir gebėjimas atlaikyti įvairias apkrovas daro juos vertingais pramoninėse ir mechaninėse srityse.

Raktas į patikimą veikimą yra pasirinkti žvaigždutę kaip visos perdavimo sistemos dalį, o ne laikyti ją atskiru komponentu. Grandinės suderinamumas, dantų skaičius, žingsnis, medžiaga, angos matmenys, apkrova, greitis, išlygiavimas, tepimas ir aplinkos sąlygos turi būti įvertintos prieš gaminant ar keičiant.

OĮG projektams, keičiamiems komponentams ir pritaikytoms mašinų programoms darbas su patyrusiu gamintoju gali padėti sumažinti suderinamumo problemas ir pagerinti ilgalaikį veikimo patikimumą.

Reikia krumpliaračių jūsų mašinoms?

Nesvarbu, ar jums reikia standartinių krumpliaračių, pritaikytų transmisijos komponentų ar originalių gamintojų sprendimų,Jinjiang Feida Machinery Co., Ltd. gali padėti įvertinti jūsų programai tinkamas specifikacijas. Susisiekite su mumis ir aptarkite savo reikalavimus, matmenis, medžiagų pageidavimus, gamybos kiekį ir pritaikymo poreikius.

Susisiekite su mumisŠiandien ieškokite patikimo krumpliaračio sprendimo savo mašinoms.
