Kaip spiralinės kūginės pavaros pagerina jėgos perdavimą reikliose mašinose?

Spiralinės kūginės pavarosyra tikslūs transmisijos komponentai, skirti perduoti sukimosi galią tarp susikertančių velenų ir užtikrinti sklandų, patikimą ir efektyvų veikimą. Palyginti su įprastomis tiesiomis kūginėmis krumpliaračiais, jų lenkta dantų geometrija leidžia laipsniškai įsijungti dantims, taip sumažinant vibraciją, veikimo triukšmą ir smūgio apkrovas. Dėl to jie ypač vertingi pramoninėse pavarų dėžėse, automobilių sistemose, medžiagų tvarkymo įrangoje, staklėse, žemės ūkio mašinose ir kitose srityse, kur būtina kompaktiška konstrukcija ir patikimas sukimo momento perdavimas.

Šiame vadove paaiškinami spiralinių kūginių krumpliaračių veikimo principai, pagrindiniai pranašumai, dažnas pritaikymas, medžiagos, našumo faktoriai, priežiūros reikalavimai ir pirkimo aspektai. Taip pat pabrėžiamos dažniausios klientų problemos ir praktiški būdai, kaip išvengti ankstyvo nusidėvėjimo, per didelio triukšmo, perkaitimo ir transmisijos gedimo.

Turinys

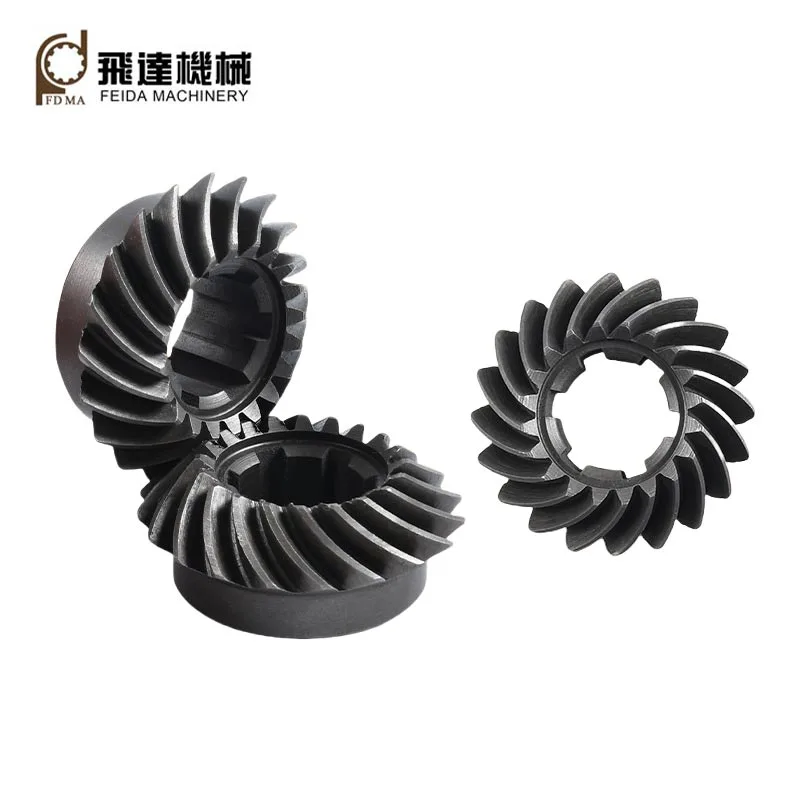

Kas yra spiralinės kūginės pavaros?

Spiralinės kūginės krumpliaračiai yra kūginės krumpliaračiai su išlenktais kampiniais dantimis, kurie paprastai naudojami judesiui ir sukimo momentui perduoti tarp velenų, išdėstytų kampu, dažniausiai maždaug 90 laipsnių. Jų spiralinis danties profilis sukuria laipsniškesnį susijungimą tarp poruojančių dantų nei tiesi kūginė pavara.

Šis laipsniškas kontaktas yra viena iš pagrindinių priežasčių, dėl kurių šios pavaros plačiai naudojamos įrangoje, kurioje svarbus sklandus sukimasis, sumažinta vibracija ir patikimas sukimo momento perdavimas. Vietoj to, kad visas danties plotis staigiai užsifiksuotų, spiralinė geometrija leidžia kontaktui judėti per danties paviršių.

Mašinų gamintojams tai gali reikšti stabilesnį darbą, geresnį operatoriaus komfortą ir sumažintą mechaninį smūgį. Tačiau atsarginių dalių pirkėjams labai svarbu pasirinkti tinkamą geometriją, nes net ir aukštos kokybės pavara gali prastai veikti, jei jos danties specifikacijos, matmenys ar sujungimo komponentai nesuderinami.

Kaip veikia spiralinės kūginės pavaros?

Veikimo principas nesudėtingas: viena kūginė pavara, paprastai vadinama krumpliaračiu, varo kitą kūginę pavarą. Kadangi dantys yra ant kūginių paviršių, sukimosi judesiai gali būti nukreipti nuo vieno veleno prie kito, tuo pačiu perduodant sukimo momentą.

Kadangi dantų įsikišimas yra progresyvus, spiralinės kūginės pavaros gali užtikrinti sklandesnį galios perdavimą esant didesniam sukimosi greičiui nei daugelis alternatyvių tiesių dantų. Teisingas derinimas išlieka labai svarbus. Prasta veleno padėtis, neteisingas tarpas arba nepakankamas tepimas gali žymiai sumažinti šią naudą.

Kokie yra pagrindiniai spiralinių kūginių krumpliaračių pranašumai?

Šie pranašumai ypač vertingi, kai mašinos veikia nuolat. Sumažėjusi vibracija ir kontroliuojamas dantų sujungimas gali padėti apsaugoti guolius, velenus ir kitus prijungtus komponentus nuo nereikalingo mechaninio įtempimo.

Kur dažniausiai naudojamos spiralinės kūginės pavaros?

Spiralinės kūginės pavaros naudojamos daugelyje mechaninių sistemų, kurioms reikalingas patikimas kampinis jėgos perdavimas. Dėl sklandaus įsijungimo, kompaktiškos konstrukcijos ir sukimo momento valdymo galimybės jie yra naudingi tiek standartinėse, tiek specializuotose mašinose.

Kokie veiksniai yra svarbūs renkantis spiralines kūgines pavaras?

Pavaros pasirinkimas tik pagal išorinį skersmenį arba kainą yra dažna pirkimo klaida. Pavara turi atitikti visą transmisijos sistemą. Prieš prašydami pasiūlymo, mašinų gamintojai ir techninės priežiūros komandos turėtų parengti esminius veikimo parametrus.

• Pavarų skaičius:Patvirtinkite reikiamą ryšį tarp įvesties ir išvesties greičio.
• Sukimo momentas:Nustatykite normalias, didžiausias ir galimas smūgines apkrovas.
• Sukimosi greitis:Didesnis greitis kelia didesnius tikslumo, balansavimo ir tepimo reikalavimus.
• Slėgio kampas:Pavaros specifikacija turi būti suderinama su jos sujungimo komponentu.
• Spiralinis kampas:Tai turi įtakos danties įsikibimui, apkrovos pasiskirstymui ir veikimo charakteristikoms.
• Pavaros matmenys:Skylės dydis, išorinis skersmuo, priekinės dalies plotis ir montavimo matmenys turi atitikti mašiną.
• Medžiaga:Reikalavimai dėl medžiagų ir terminio apdorojimo turėtų atspindėti eksploatacinę apkrovą ir numatomą tarnavimo laiką.
• Aplinkos sąlygos:Dulkės, drėgmė, temperatūra ir korozinės sąlygos gali turėti įtakos medžiagų ir paviršiaus apdorojimo reikalavimams.
• Atsparumas:Tinkamas tarpas yra būtinas sklandžiam veikimui ir šiluminio plėtimosi valdymui.

Kaip medžiagos ir gamyba veikia pavaros veikimą?

Pavaros našumas priklauso ne tik nuo danties geometrijos, bet ir nuo medžiagos pasirinkimo, apdirbimo tikslumo bei terminio apdorojimo. Pramoninės spiralinės kūginės pavaros dažnai turi atlaikyti pasikartojančius kontaktinius įtempius, lenkimo jėgas ir svyruojančias apkrovas ilgą veikimo laikotarpį.

Įprastos pavarų medžiagos yra legiruotas plienas ir kitos inžinerinės medžiagos, parinktos pagal apkrovos, greičio, aplinkos ir sąnaudų reikalavimus. Terminis apdorojimas gali pagerinti kietumą, atsparumą dilimui ir nuovargį, o tikslus apdirbimas padeda pasiekti tikslią danties geometriją ir tinkamą poravimosi kontaktą.

Gamybos kokybė tampa ypač svarbi didelės spartos arba didelės apkrovos programoms. Maži matmenų nuokrypiai gali turėti įtakos dantų kontaktui, atstūmimui, vibracijai ir triukšmui. Todėl patikimas gamintojas turėtų turėti galimybę kontroliuoti svarbiausius matmenis ir išlaikyti vienodą gamybos kokybę visose partijose.

Jinjiang Feida Machinery Co., Ltd.daugiausia dėmesio skiria mašinų transmisijos komponentams ir gali padėti klientams, kuriems reikia patikimų pavarų sprendimų įvairioms mechaninėms reikmėms. Dėl pritaikytų reikalavimų prieš gaminant reikia aptarti techninius brėžinius, matmenis, medžiagų specifikacijas ir eksploatavimo sąlygas.

Kaip tinkama priežiūra gali pailginti pavaros tarnavimo laiką?

Net ir gerai pagaminta pavara gali per anksti sugesti, jei jos montavimas ar priežiūra yra nepaisoma. Daugelis pavaros problemų kyla ne dėl pačios danties konstrukcijos, o dėl užteršimo, nesutapimo, netinkamo tepimo ar per didelės apkrovos.

1. Naudokite tinkamą tepimą.Tepalą rinkitės pagal pavarų dėžės konstrukciją, darbo greitį, temperatūrą ir gamintojo rekomendacijas.
2. Patikrinkite išlyginimą.Veleno nesutapimas gali sutelkti apkrovas į tam tikras dantų dalis ir pagreitinti nusidėvėjimą.
3. Stebėkite atsaką.Per didelis arba nepakankamas atstumas gali sukelti triukšmą, šilumos susidarymą ir dantų pažeidimus.
4. Laikykite sistemą švarią.Pašalinės dalelės gali pažeisti tikslius dantų paviršius ir pagreitinti abrazyvinį nusidėvėjimą.
5. Patikrinkite neįprastą triukšmą.Garso ar vibracijos pokyčiai gali rodyti susidėvėjimą, netinkamą kontaktą ar tepimo problemas.
6. Venkite perkrovos.Pakartotinis veikimas, viršijantis numatytą sukimo momentą, gali sukelti dantų išlinkimą arba paviršiaus nuovargį.
7. Stebėkite temperatūrą.Neįprastai aukšta temperatūra gali rodyti per didelę trintį, prastą tepimą ar kitas transmisijos problemas.

Reguliarus patikrinimas ypač svarbus nuolat arba kintamomis apkrovomis veikiančiai įrangai. Anksti aptikti nenormalų susidėvėjimą paprastai yra pigiau nei pakeisti visą pavarų dėžę arba susidoroti su netikėtomis gamybos prastovomis.

Spiraliniai kūginiai krumpliaračiai ir tiesūs kūginiai krumpliaračiai

Abu pavarų tipai skirti perduoti judesį tarp susikertančių velenų, tačiau jų dantų geometrija sukuria skirtingas veikimo charakteristikas.

Tinkamas pasirinkimas galiausiai priklauso nuo mašinos eksploatavimo sąlygų, o ne paprasčiausiai pasirenkant pažangesnę konstrukciją. Taikymo reikalavimai visada turėtų nustatyti pavaros konfigūraciją.

Kokių įprastų klaidų pirkėjai turėtų vengti?

Įrankių pirkimas gali tapti sudėtingas, kai pirkėjai sutelkia dėmesį į vieną specifikaciją. Kelios išvengiamos klaidos gali sukelti prasto našumo ar suderinamumo problemų.

Profesionalus tiekėjas turėtų būti pasirengęs peržiūrėti techninius reikalavimus, o ne tiesiog pasiūlyti produktą pagal vieną matmenį. Šis metodas ypač svarbus OĮG, pakeitimo ir pritaikytų mašinų projektams.

Dažnai užduodami klausimai apie spiralines kūgines pavaras

Išvada: sukurti patikimesnę perdavimo sistemą

Spiralinės kūginės pavaros yra efektyvus sprendimas mašinoms, kurioms reikia nukreipti sukimosi galią tarp susikertančių velenų, išlaikant sklandų ir patikimą veikimą. Jų spiralinė danties geometrija gali padėti pagerinti kontaktines charakteristikas, sumažinti mechaninį smūgį ir palaikyti stabilų sukimo momento perdavimą.

Tačiau vien pavarų kokybė nenulemia transmisijos veikimo. Svarbus teisingas geometrijos, matmenų, medžiagos, terminio apdorojimo, gamybos tikslumo, tepimo ir montavimo derinys. Todėl pirkėjai turėtų įvertinti visą eksploatavimo aplinką, o ne rinktis įrangą tik pagal dydį ar kainą.

Gamintojams, įrangos integratoriams ir atsarginių dalių pirkėjams darbas su patyrusiu tiekėju gali supaprastinti specifikacijų patvirtinimą ir sumažinti suderinamumo problemų riziką.Jinjiang Feida Machinery Co., Ltd.gali dirbti su klientais dėl mašinų perdavimo reikalavimų ir pritaikytų pavarų sprendimų pagal techninius brėžinius, pavyzdžius ir taikymo specifikacijas.
