Dėl ko metalinės tiesios kūginės pavaros yra patikimos pramoniniam energijos perdavimui?

2026-09-18 0 Palikite man žinutę

Metalinės tiesios kūginės pavarosyra kompaktiški mechaniniai komponentai, skirti perduoti sukamąjį judesį ir sukimo momentą tarp susikertančių velenų, dažniausiai kai reikia pakeisti perdavimo kryptį. Tiesi dantų geometrija suteikia jiems gana paprastą konstrukciją ir tinka daugeliui pramoninių mechanizmų, kur svarbus patikimas energijos perdavimas, kompaktiškas montavimas, kontroliuojamos gamybos sąnaudos ir paprasta priežiūra.

Tačiau pirkėjams tinkamos įrangos pasirinkimas apima daug daugiau nei skersmens ar dantų skaičiaus pasirinkimą. Medžiagos klasė, kietumas, perdavimo skaičius, slėgio kampas, veleno išdėstymas, dantų tikslumas, paviršiaus plotis, veikimo greitis, tepimas, montavimo tikslumas ir numatoma apkrova – visa tai turi įtakos faktiniam veikimui. Šiame vadove praktiškai paaiškinamos pagrindinės aplinkybės ir parodoma, kaip tinkamai nurodyta pavara gali padėti sumažinti priešlaikinį nusidėvėjimą, pernelyg didelį triukšmą, matmenų neatitikimą ir netikėtas priežiūros išlaidas.

Turinys

Kas yra metalinės tiesios kūginės pavaros
Pagrindinės struktūrinės savybės
Medžiagų ir terminio apdorojimo svarstymai
Kaip dizainas įtakoja našumą
Pramoniniai pritaikymai
Ką pirkėjai turėtų patikrinti prieš užsakydami
Gamyba ir kokybės kontrolė
Dažnos problemos ir jų priežastys
Tiesios kūginės pavaros ir spiralinės kūginės krumpliaračiai
Pritaikytos metalinės tiesios kūginės pavaros
Dažnai užduodami klausimai
Išvada

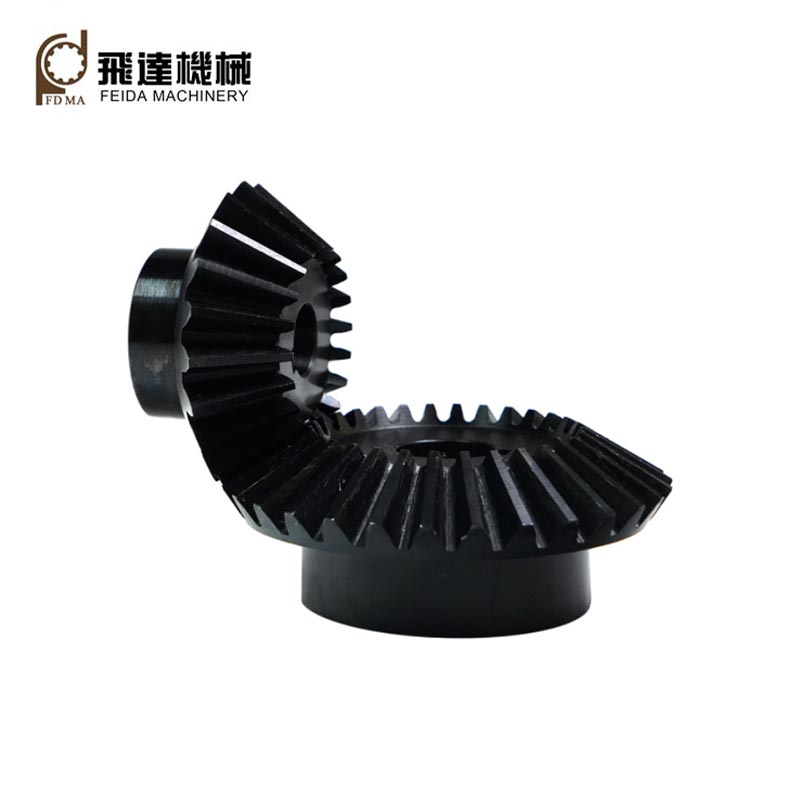

1. Kas yra metalinės tiesios kūginės pavaros

Metalinės tiesios kūginės krumpliaračiai yra kūginės krumpliaračiai su tiesiais dantimis, išdėstytais išilgai žingsnio kūgio paviršiaus. Kai susikerta pora kūginių krumpliaračių, jos gali perkelti judesį tarp susikertančių velenų, tuo pačiu keisdamos jėgos perdavimo kryptį.

Palyginti su cilindrinėmis krumplinėmis krumpliaračiais, kūginės krumpliaračio geometrija yra labiau trimatė, nes jos danties matmenys keičiasi per visą priekinės dalies plotį. Todėl danties forma, nuolydžio kūgis, veleno kampas, priekinio paviršiaus plotis, atstumas ir montavimo padėtis turi būti laikomi visa sistema, o ne atskirais matmenimis.

Tiesios kūginės pavaros yra ypač patrauklios, kai taikant nereikia sklandaus didelio greičio įjungimo, susijusio su sudėtingesnėmis lenktų dantų konstrukcijomis. Jų palyginti paprastas dantų išdėstymas taip pat gali būti naudingas tam tikroms mažo ar vidutinio greičio mechaninėms sistemoms, kompaktinei įrangai, mašinų pavaroms ir pakeitimo programoms.

Pagrindinis punktas: Tiesi kūginė pavara turėtų būti nurodyta pagal visą transmisijos sistemą, o ne tik pagal išorinį skersmenį ar dantų skaičių.

2. Pagrindinės struktūrinės savybės

Patikima pavara prasideda nuo aiškaus jos geometrijos supratimo. Keletas parametrų tiesiogiai veikia suderinamumą, apkrovą ir montavimą.

Parametras	Kodėl tai svarbu	Pirkėjo susirūpinimas
Dantų skaičius	Įtakoja perdavimo koeficientą ir geometriją.	Turi atitikti poravimosi įrangą.
Žingsnio skersmuo	Nustato pagrindinius pavaros matmenis.	Svarbu montavimo vietai.
Veido plotis	Įtakoja dantų kontaktą ir apkrovos pasiskirstymą.	Turi atitikti numatytą apkrovą.
Veleno kampas	Apibrėžia santykinę velenų orientaciją.	Svarbus poravimosi suderinamumui.
Atsparumas	Suteikia reikiamą veikimo tarpą.	Per didelis arba nepakankamas atsakas gali sukelti problemų.

3. Medžiagų ir terminio apdorojimo svarstymai

Medžiagos pasirinkimas yra vienas iš svarbiausių sprendimų perkant metalines pavaras. Pavarai, naudojamai mažai apkrautame pakavimo mechanizme, keliami labai skirtingi reikalavimai nuo krumpliaračio, kuri nuolat veikia esant dideliam sukimo momentui.

Įprasti inžineriniai pasirinkimai apima anglinį plieną, legiruotą plieną, nerūdijantį plieną ir kitas specializuotas metalų rūšis. Tinkama medžiaga priklauso nuo apkrovos, darbo aplinkos, korozijos poveikio, greičio, numatomo eksploatavimo laiko, gamybos metodo ir galimo terminio apdorojimo.

Anglies plienas:Dažnai manoma, kad tai ekonomiškai jautrūs mechaniniai įrenginiai, kai taikomi nedideli našumo reikalavimai.
Legiruotasis plienas:Tinka, kai reikalingas didesnis stiprumas, atsparumas dilimui ar terminis apdorojimas.
Nerūdijantis plienas:Naudinga, kai svarbus aspektas yra atsparumas korozijai.
Termiškai apdorotas plienas:Tinkamai nurodant, gali užtikrinti kietesnį darbinį paviršių, išlaikant tinkamas pagrindines savybes.

Terminis apdorojimas niekada neturėtų būti pasirenkamas nepriklausomai nuo pavaros konstrukcijos. Kietumas, korpuso gylis, jei taikoma, šerdies savybės, matmenų stabilumas ir vėlesni apdailos reikalavimai turi būti vertinami kartu.

4. Kaip dizainas įtakoja našumą

Pavaros našumą lemia geometrijos, medžiagos, gamybos tikslumo, montavimo, tepimo ir eksploatavimo sąlygų sąveika. Teoriškai tinkama pavara vis tiek gali veikti prastai, jei sujungimo komponentai yra neteisingai išlygiuoti.

Įkelti

Sukimo momentas ir perduodama galia lemia reikiamą danties stiprumą ir bendrus krumpliaračio matmenis.

Greitis

Didesnis veikimo greitis gali padidinti jautrumą dantų tikslumui, vibracijai, tepimui ir balansavimui.

Lygiavimas

Neteisingas veleno arba korpuso išlygiavimas gali sukelti netolygų kontaktą ir pagreitinti dantų nusidėvėjimą.

Tepimas

Teisingas tepalų pasirinkimas ir priežiūra padeda sumažinti trintį, šilumą ir paviršiaus pažeidimus.

5. Pramonės pritaikymas

Metalines tiesias kūgines pavaras galima rasti mechaninėse sistemose, kurioms reikalingas kampinis jėgos perdavimas, nereikalaujant labai sudėtingos pavarų konfigūracijos.

Pramoninės mašinos ir transmisijos mazgai
Medžiagų krovimo įranga
Pakavimo mašinos
Perdavimo sistemos
Žemės ūkio technika
Staklės ir pagalbiniai mechanizmai
Automobilių ir su transporto priemonėmis susijusios mechaninės sistemos
Bendrosios paskirties elektros perdavimo įranga
Individualūs mechaniniai mazgai

Tiesių kūginių krumpliaračių tinkamumas priklauso nuo faktinių eksploatavimo sąlygų. Programoms, kurioms keliami dideli didelės spartos ir mažo triukšmo reikalavimai, gali prireikti kitokios kūginės pavaros konfigūracijos, o paprastesnėms sistemoms gali būti naudinga tiesių dantų geometrija.

6. Ką pirkėjai turėtų patikrinti prieš užsakydami

Daug pirkimo problemų kyla dėl to, kad pirkėjas pateikia tik prekės pavadinimą ir pagrindinį skersmenį. Jei norite pakeisti arba pritaikytą pavarą, gamintojui reikia pakankamai informacijos, kad būtų galima atkurti numatomą perdavimo ryšį.

Dantų skaičius ant krumpliaračio ir krumpliaračio
Reikalingas perdavimo skaičius
Pikio arba modulio informacija
Slėgio kampas ir atitinkama geometrija
Veleno kampas
Išorinis skersmuo ir veido plotis
Skylės skersmens ir griovelio reikalavimai
Reikalinga medžiaga
Terminio apdorojimo reikalavimai
Veikimo greitis ir sukimo momentas
Montavimo matmenys
Reikalingas kiekis ir gamybos grafikas
Patikrinimo ir matmenų reikalavimai

Jei yra originali pavara, pateikus brėžinį, pavyzdį, nuotraukas su matavimais arba išsamią pavaros specifikaciją galima žymiai sumažinti ryšio klaidas. Pakeitimo projektuose informacija apie poravimosi pavarą yra vienodai svarbi, nes dvi pavaros turi būti suderinamos kaip pora.

7. Gamyba ir kokybės kontrolė

Gamybos kokybė tiesiogiai veikia dantų kontaktą, matmenų nuoseklumą, važiavimo elgseną ir tarnavimo laiką. Tiesios kūginės pavaros turi kūginę geometriją, todėl norint valdyti danties formą ir susijusius matmenis, reikia tinkamos įrangos, įrankių, matavimo metodų ir proceso valdymo.

Patikimas gamybos procesas paprastai apima medžiagų patikrinimą, ruošinio paruošimą, dantų pjovimą, terminį apdorojimą, jei reikia, apdailą, matmenų patikrinimą ir galutinį kokybės patikrinimą. Priklausomai nuo naudojimo, patikrinimas gali apimti danties matmenis, išsiveržimą, tarpą, skylės matmenis, kietumą, paviršiaus būklę ir poravimosi charakteristikas.

Užsakydami pramoninius užsakymus, pirkėjai taip pat turėtų paklausti, kaip patvirtinami gamybos pavyzdžiai ir kaip išlaikomas matmenų nuoseklumas gaminant partiją. Tiekėjas, galintis aiškiai pranešti apie brėžinius, leistinus nuokrypius, medžiagas ir tikrinimo reikalavimus, gali padėti išvengti brangaus pertvarkymo.

8. Dažnos problemos ir jų priežastys

Pastebėta problema	Galima priežastis	Rekomenduojamas patikrinimas
Nenormalus triukšmas	Prastas išlygiavimas, netinkamas kontaktas, per didelis tarpas arba veikimo sąlygos.	Patikrinkite tvirtinimą, atstumą, tepimą ir dantų kontaktą.
Greitas dantų nusidėvėjimas	Didelė apkrova, netinkamas tepimas, užterštumas arba netinkamas kietumas.	Peržiūrėkite apkrovą, tepalą, medžiagą ir paviršiaus būklę.
Netolygus kontaktas	Veleno nesutapimas arba matmenų neatitikimas.	Patikrinkite montavimo padėtį ir jungiamosios pavaros matmenis.
Ankstyva nesėkmė	Perkrova, smūginė apkrova, netinkama medžiaga arba nepakankama projektinė marža.	Perskaičiuokite darbo sąlygas ir peržiūrėkite pavarų specifikacijas.

9. Tiesios kūginės pavaros ir spiralinės kūginės pavaros

Tiesios ir spiralinės kūginės pavaros perduoda galią tarp susikertančių velenų, tačiau skiriasi jų dantų geometrija. Tiesioms kūginėms krumpliaračiams naudojami tiesūs kūginiai dantys, o spiralinėms kūginėms krumpliaračiams – lenkti dantys.

Funkcija	Tiesi kūginė pavara	Spiralinė kūginė pavara
Danties forma	Tiesiai	Išlenktas
Gamybos sudėtingumas	Paprastai paprastesnis	Paprastai sudėtingesnis
Tipiškas taikymo stiprumas	Daug mažo ar vidutinio greičio sistemų	Dažnai pasirenkamas reikalaujančioms sklandžiai veikiančioms programoms
Veikimo charakteristikos	Paprastas ir tiesioginis dantų sujungimas	Laipsniškesnis dantų įsikišimas

Tinkama konfigūracija priklauso nuo greičio, apkrovos, triukšmo reikalavimų, įrengimo vietos, gamybos galimybių ir bendrų sistemos reikalavimų. Todėl pavara turėtų būti parenkama pagal mašiną, o ne lyginant dantų stilius atskirai.

10. Pritaikytos metalinės tiesios kūginės pavaros

Standartinės pavaros yra patogios, kai esami matmenys atitinka mašinos. Tačiau daugeliui pramoninių projektų reikia pritaikytų pavarų, nes turima montavimo vieta, velenų išdėstymas, apkrova, montavimo sąsaja ar pakeitimo matmenys nėra standartiniai.

Jinjiang Feida Machinery Co., Ltd. gali būti svarstoma projektams, kuriems reikalingi pritaikyti metaliniai pavarų komponentai, pagrįsti inžineriniais brėžiniais, pavyzdžiais, matmenų reikalavimais arba taikymo informacija. B2B pirkėjams naudingiausias išeities taškas yra išsami techninė specifikacija, o ne tiesiog prašymas „tiesių kūginių krumpliaračių“ kainos.

Praktinis pritaikymo aprašymas

Kreipdamiesi į gamintoją, paruoškite:

Pavarų brėžiniai arba CAD failai
Dantų skaičius ir pavaros santykis
Modulio arba žingsnio informacija
Veleno kampas ir tvirtinimo matmenys
Medžiagos ir kietumo reikalavimai
Darbinis sukimo momentas ir greitis
Reikalingas kiekis
Taikymo aplinka
Patikrinimo ir tolerancijos reikalavimai
Tikslinis pristatymo grafikas

Ši informacija leidžia gamintojui įvertinti, ar siūloma konstrukcija, medžiaga, apdirbimo būdas ir kokybės reikalavimai yra suderinami su numatoma paskirtimi.

11. Dažnai užduodami klausimai

Ar metalinės tiesios kūginės pavaros tinka pramoninėms mašinoms?

Taip. Jie gali būti naudojami daugelyje pramoninių perdavimo sistemų, kur reikalingi susikertantys velenai ir kampinis jėgos perdavimas. Tinkamumas priklauso nuo faktinio sukimo momento, greičio, darbo ciklo, derinimo, triukšmo reikalavimų ir aplinkos sąlygų.

Kokia medžiaga dažniausiai naudojama metalinėms kūginėms pavaroms?

Anglies plienas ir legiruotasis plienas yra įprastas pasirinkimas, o nerūdijantis plienas ir kitos specializuotos medžiagos gali būti pasirenkamos tam tikroms aplinkoms. Tinkama klasė turėtų būti nustatyta atsižvelgiant į apkrovą, susidėvėjimą, koroziją, terminį apdorojimą ir gamybos reikalavimus.

Ar galima pritaikyti tiesias kūgines pavaras?

Taip. Tinkinimas gali apimti dantų skaičių, modulį, matmenis, kiaurymę, griovelį, veleno kampą, medžiagą, kietumą, leistinus nuokrypius ir kitus sąsajos reikalavimus. Inžineriniai brėžiniai ar pavyzdžiai gali patikslinti pritaikymo procesą.

Kaip sumažinti pavaros triukšmą?

Triukšmą gali paveikti dantų tikslumas, atstumas, išlygiavimas, paviršiaus būklė, tepimas, sukimosi greitis ir tvirtinimo standumas. Reikėtų patikrinti visą transmisijos agregatą, o ne manyti, kad atsakinga tik pavara.

Kokią informaciją turėčiau pateikti kreipiantis dėl citatos?

Jei įmanoma, pateikite brėžinius arba pavyzdžius kartu su dantų skaičiumi, moduliu ar žingsniu, matmenimis, medžiaga, kietumu, veleno kampu, skylės detalėmis, eksploatavimo sąlygomis, kiekiu ir tikrinimo reikalavimais. Išsamesnė techninė informacija paprastai leidžia efektyviau bendrauti su pasiūlymais ir gamyba.

Kiek laiko gali veikti metalinė kūginė pavara?

Tarnavimo laikas labai skiriasi priklausomai nuo apkrovos, greičio, medžiagos, terminio apdorojimo, tepimo, išlyginimo, užteršimo, darbo ciklo ir gamybos tikslumo. Nėra universalaus naudojimo trukmės skaičiaus, kuris būtų taikomas kiekvienai pavarai.

12. Išvada

Metalinės tiesios kūginės pavaros išlieka praktišku sprendimu mechaninėms sistemoms, kurioms reikalingas patikimas kampinis jėgos perdavimo per susikertančius velenus. Dėl santykinai nesudėtingos dantų geometrijos jie yra naudingi įvairiose mašinose, ypač kai taikant daugiau dėmesio skiriama patikimai transmisijai, kompaktiškam montavimui, kontroliuojamiems gamybos reikalavimams ir techninei priežiūrai, o ne itin tyliam didelės spartos veikimui.

Pirkėjams svarbiausias žingsnis yra suderinti pavaros specifikaciją su realia darbo aplinka. Prieš pradedant gamybą, reikia atsižvelgti į dantų skaičių, geometriją, medžiagą, kietumą, paviršiaus plotį, veleno kampą, greitį, sukimo momentą, išlygiavimą, tepimą ir gamybos leistinus nuokrypius.

Nesvarbu, ar jums reikia atsarginių komponentų, gamybos partijų ar pagal užsakymą sukurtų transmisijos dalių, aiškus techninis ryšys gali padėti sumažinti suderinamumo problemas ir nereikalingas kūrimo išlaidas.Jinjiang Feida Machinery Co., Ltd.gali dirbti su klientais pagal pritaikytus įrangos reikalavimus, pagrįstus projekto specifikacijomis ir taikymo poreikiais.

Reikia pritaikytų metalinių tiesių kūginių krumpliaračių?

Pasidalykite savo brėžiniu, pavyzdžiu, matmenimis, reikalavimais medžiagai ar taikymo informacijai su Jinjiang Feida Machinery Co., Ltd. Mūsų komanda gali padėti įvertinti specifikacijas ir aptarti tinkamą jūsų mašinai pritaikytą pavaros sprendimą. Susisiekite su mumis.
