Kaip vidinės pavaros pagerina tikslumą ir galios perdavimą?

Vidinės pavarosyra tikslūs transmisijos komponentai, kurių dantys suformuojami žiedo formos krumpliaračio vidiniame paviršiuje. Suporuoti su išorine pavara, planetine pavara arba krumpliaračiu, jie gali užtikrinti kompaktišką galios perdavimą, didelį sukimo momentą, sklandų įjungimą ir efektyviai išnaudoti įrengimo erdvę. Tačiau pasirinkus netinkamą danties profilį, medžiagą, gamybos toleranciją, tepimo metodą ar sujungimo įrankį, gali atsirasti triukšmas, pagreitėti nusidėvėjimas, atsilikimas ir ankstyvas gedimas.

Šiame vadove paaiškinama, kaip veikia vidinės pavaros, kodėl jos svarbios, kur naudojamos, kaip teisingai jas nurodyti ir ką pirkėjai turėtų patikrinti prieš pateikdami užsakymą.

Turinys

1. Vidinių pavarų supratimas
2. Kaip veikia struktūra
3. Pagrindiniai našumo pranašumai
4. Įprasti pramoniniai pritaikymai
5. Palyginti vidinės ir išorinės pavaros
6. Kaip pasirinkti tinkamą vidinę pavarą
7. Gamybos ir kokybės svarstymai
8. Montavimas ir priežiūra
9. Pirkimo kontrolinis sąrašas
10. Dažnai užduodami klausimai
11. Final Takeaway

1. Vidinių pavarų supratimas

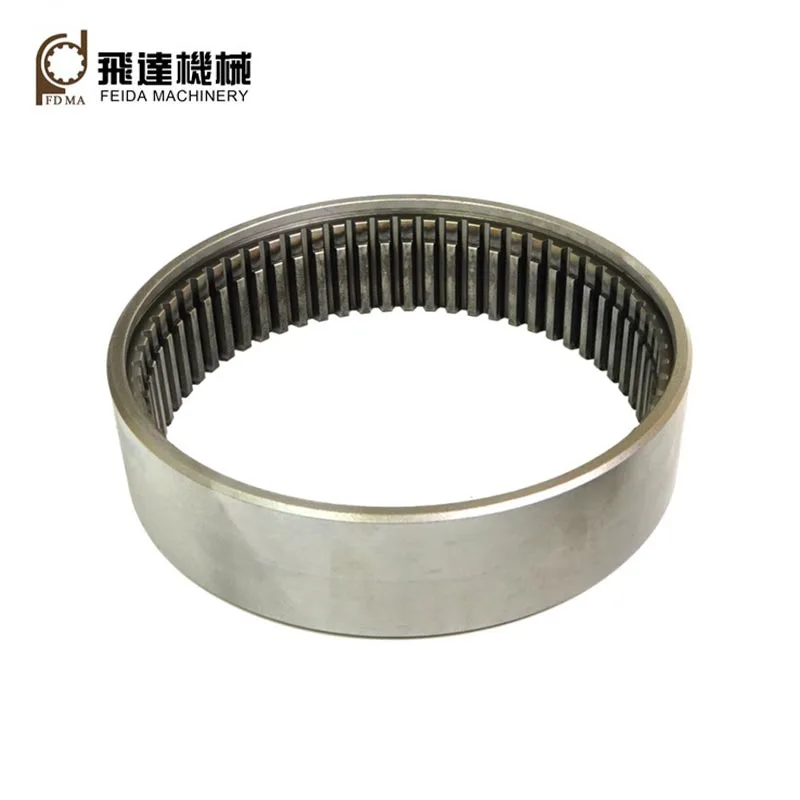

Vidinė krumpliaratis yra dantytas žiedas, kuriame krumpliaračio dantys yra ant vidinio perimetro, o ne išorinio skersmens. Paprastai jis veikia su išorine krumpliaračiu arba krumpliaračiu, kurio dantys susijungia su vidiniu danties profiliu.

Šis išdėstymas sukuria iš esmės skirtingą perdavimo geometriją nuo įprastos išorinės pavarų poros. Vietoj to, kad dvi pavaros būtų išdėstytos viena šalia kitos, mažesnė pavara gali veikti didesnio žiedo viduje. Rezultatas yra kompaktiškas mechanizmas, galintis perduoti sukimosi judesius ir sukimo momentą santykinai mažame apvalkale.

Vidinės pavaros ypač vertingos, kai projektuotojams reikia didelio redukcijos laipsnio, koncentrinio įvesties ir išvesties išdėstymo, stabilaus veikimo arba efektyvaus turimos erdvės išnaudojimo. Todėl jie plačiai siejami su planetinių pavarų sistemomis, tiksliomis mašinomis, automatikos įranga, pramoninėmis pavaromis ir specializuotais mechaniniais mazgais.

2. Kaip veikia struktūra

Veikimo principas yra nesudėtingas: sukimosi jėga perduodama per kontaktą tarp vidinės krumpliaračio ir sujungimo išorinės krumpliaračio. Kai vienas komponentas sukasi, danties paviršiai stumiasi vienas į kitą ir sukuria kontroliuojamą judėjimą.

Planetinėje transmisijoje vidinė pavara paprastai vadinama žiedine pavara. Jis sąveikauja su planetine pavara ir saulės pavara, kad sukurtų skirtingus greičio ir sukimo momento santykius, priklausomai nuo to, kuris elementas yra fiksuotas, kuris elementas gauna įvestį ir kuris elementas teikia išėjimą.

3. Pagrindiniai našumo pranašumai

Inžinieriams ir įrangos gamintojams vidinės pavaros gali vienu metu išspręsti keletą mechaninio projektavimo problemų.

Šie pranašumai tampa ypač svarbūs, kai mašina turi užtikrinti patikimą judėjimą iš ribotos įrengimo vietos. Tiksliose programose net nedideli pavarų tikslumo patobulinimai gali turėti įtakos padėties nustatymo nuoseklumui, veikimo triukšmui, komponentų tarnavimo laikui ir bendram sistemos efektyvumui.

4. Bendras pramoninis pritaikymas

Vidinės pavaros yra daugelyje sistemų, kuriose reikalinga kompaktiška ir valdoma transmisija. Jų taikymo sritis apima nuo sunkiųjų mašinų iki tikslios automatikos.

• Planetinės pavarų dėžės:Vidinės žiedinės pavaros yra pagrindinės daugelio planetinių transmisijos sistemų sudedamosios dalys.
• Pramoninės mašinos:Kompaktiškas pavarų išdėstymas gali padėti vairuoti įrangą, kurioje montavimo vieta yra ribota.
• Robotika ir automatika:Tiksli vidinė pavara gali palaikyti kontroliuojamą judėjimą ir pakartojamą padėties nustatymą.
• Medžiagų apdorojimo įranga:Pavarų sistemos gali užtikrinti kontroliuojamą sukimo momentą konvejeriams, kėlimo mechanizmams ir pavarų mazgams.
• Automobilių ir mobilumo sistemos:Planetinės transmisijos naudoja vidines žiedines pavaras, kad būtų pasiekti skirtingi greičio ir sukimo momento santykiai.
• Staklės:Tiksliųjų pavarų komponentai gali būti naudojami kompaktiškuose judesio valdymo mechanizmuose.

Paraiškos reikalavimai labai skiriasi. Mažo greičio pramoninė greičių dėžė gali teikti pirmenybę apkrovai ir ilgaamžiškumui, o robotizuota pavara gali skirti daugiau dėmesio laisvumui, triukšmui, matmenų tikslumui ir pakartojamumui.

5. Palyginti vidinės ir išorinės pavaros

Vidinės ir išorinės pavaros nėra tiesiog keičiamos to paties komponento versijos. Jų geometrija, įtraukimo sąlygos, pritaikymas ir gamybos aspektai skiriasi.

6. Kaip pasirinkti tinkamą vidinę pavarą

Vidinės pavaros pasirinkimas turėtų prasidėti nuo eksploatavimo sąlygų, o ne tik nuo išorinio skersmens ar dantų skaičiaus. Techniškai tinkama pavara turi atitikti visą transmisijos sistemą.

1. Apibrėžkite sukimo momento reikalavimą.Nustatykite nuolatinį sukimo momentą, didžiausią sukimo momentą, paleidimo apkrovas ir numatomas smūgines apkrovas.
2. Patvirtinkite pavaros santykį.Dantų numeriai turi būti suderinami su numatytu planetos arba krumpliaračio išdėstymu.
3. Patikrinkite sukimosi greitį.Didesnis greitis padidina balanso, dantų tikslumo, tepimo ir paviršiaus apdailos svarbą.
4. Pasirinkite tinkamą medžiagą.Įprasti variantai apima įvairių rūšių legiruotą plieną ir kitas inžinerines medžiagas, priklausomai nuo apkrovos ir darbo aplinkos.
5. Nurodykite kietumą ir apdorojimą.Terminis apdorojimas arba paviršiaus grūdinimas gali pagerinti atsparumą dilimui ir apkrovą.
6. Kontroliuokite matmenų nuokrypius.Kiaurymės dydis, žingsnio geometrija, koncentriškumas, išsiveržimas ir danties profilis turėtų būti vertinami kartu.
7. Atsižvelkite į darbo aplinką.Temperatūra, užterštumas, drėgmė, tepimas ir darbo ciklas gali turėti įtakos eksploatavimo trukmei.

7. Gamyba ir kokybė

Vidinių pavarų gamybai gali prireikti specializuotos įrangos ir kruopštaus proceso valdymo, nes dantys yra komponento viduje. Gamybos būdas priklauso nuo krumpliaračio dydžio, danties geometrijos, medžiagos, reikalingo tikslumo, gamybos kiekio ir panaudojimo.

Svarbūs kokybės veiksniai yra šie:

• Tikslus danties profilis
• Teisingi žingsnio matmenys
• Nuoseklus tarpas tarp dantų
• Kontroliuojamas koncentriškumas
• Mažas nepageidaujamas nutekėjimas
• Tinkamas paviršiaus kietumas
• Tinkama paviršiaus apdaila
• Atsekama kokybės patikra

Patikimas tiekėjas turėtų galėti aptarti pavaros medžiagą, gamybos procesą, matmenų reikalavimus, terminį apdorojimą, tikrinimo standartus ir numatomą pritaikymą. Priskirtinių komponentų brėžiniai ir techninės specifikacijos turi būti atidžiai peržiūrėti prieš pradedant gamybą.

Jinjiang Feida Machinery Co., Ltd.gali dirbti su klientais, kuriems reikia pramoninių pavarų komponentų ir pritaikytų mechaninių sprendimų, padėdamas pirkėjams išsiaiškinti techninius reikalavimus prieš gamybą.

8. Montavimas ir priežiūra

Netgi kokybiška vidinė pavara gali per anksti susidėvėti, jei ji neteisingai sumontuota arba naudojama. Tinkamas išlygiavimas ir tepimas yra ypač svarbūs, nes krumpliaračio dantys eksploatacijos metu turi išlaikyti numatytą kontaktinį modelį.

Techninės priežiūros dažnumas turi atspindėti veikimo greitį, apkrovą, darbo ciklą, užterštumo lygį ir gamintojo rekomendacijas. Anksti nustačius nenormalų dantų nusidėvėjimą, galima išvengti žalos plitimo ant jungiamųjų krumpliaračių ir guolių.

9. Pirkimo kontrolinis sąrašas pramonės pirkėjams

Pirkdami vidines pavaras, pirkėjai dažniausiai pirmiausia sutelkia dėmesį į kainą. Tačiau mažiausia pradinė kaina gali nesukelti mažiausių bendrųjų išlaidų, jei dėl prasto matmenų tikslumo arba netinkamų medžiagų atsiranda prastovos ir pakeitimo išlaidos.

Individualizuotoms vidinėms pavaroms detalus techninis brėžinys yra vienas iš naudingiausių dokumentų, kuriuos pirkėjas gali pateikti. Jei brėžinys nepasiekiamas, matmenų, nuotraukų, pavyzdžių, poravimosi įrangos informacijos ir taikymo duomenų pateikimas gali padėti gamintojui įvertinti reikalavimą.

10. Dažnai užduodami klausimai

11. Final Takeaway

Vidinės pavaros yra efektyvus sprendimas kompaktiškoms, didelio našumo perdavimo sistemoms. Dėl vidinio dantų išdėstymo jie yra ypač vertingi planetinėse pavarų dėžėse ir kitose srityse, kur svarbu erdvė, sukimo momentas, tikslumas ir kontroliuojamas judėjimas.

Pirkėjams ir inžinieriams sėkmingas tiekimas apima ne tik pavaros pasirinkimą pagal skersmenį ir dantų skaičių. Medžiaga, danties geometrija, kietumas, matmenų tolerancija, veikimo greitis, sukimo momentas, tepimas, sujungimo komponentai ir kokybės patikra turi įtakos galutiniam transmisijos veikimui.

Bendradarbiavimas su patyrusiu gamintoju gali palengvinti specifikacijos procesą, ypač kai projektui reikalingi pritaikyti matmenys arba konkrečios programos našumas. Aiškus techninis brėžinys, išsamūs eksploataciniai duomenys ir tikslus numatomo pritaikymo perdavimas gali žymiai sumažinti netinkamo komponento pasirinkimo riziką.
