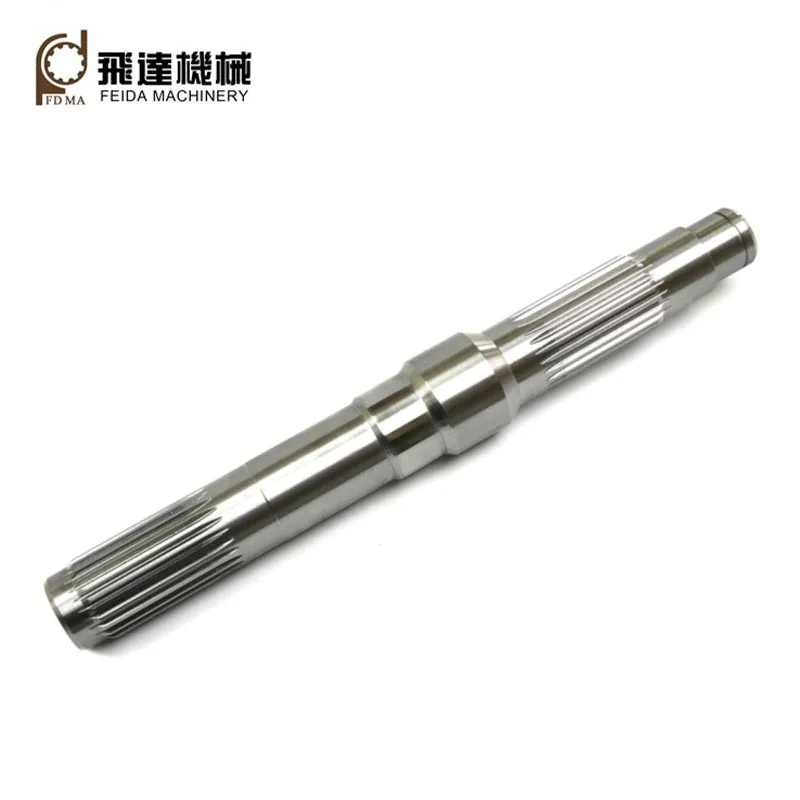

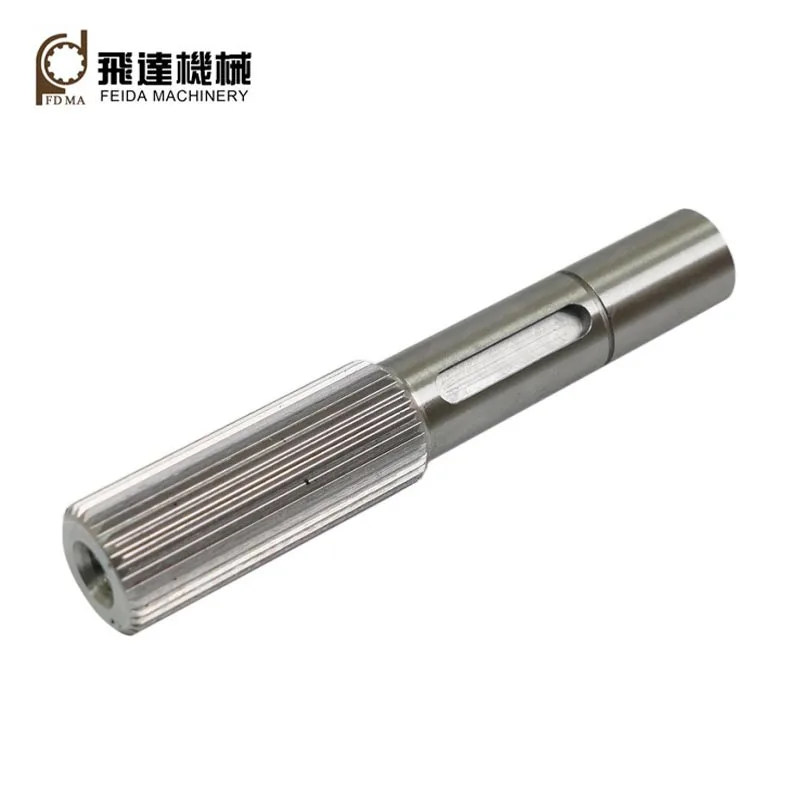

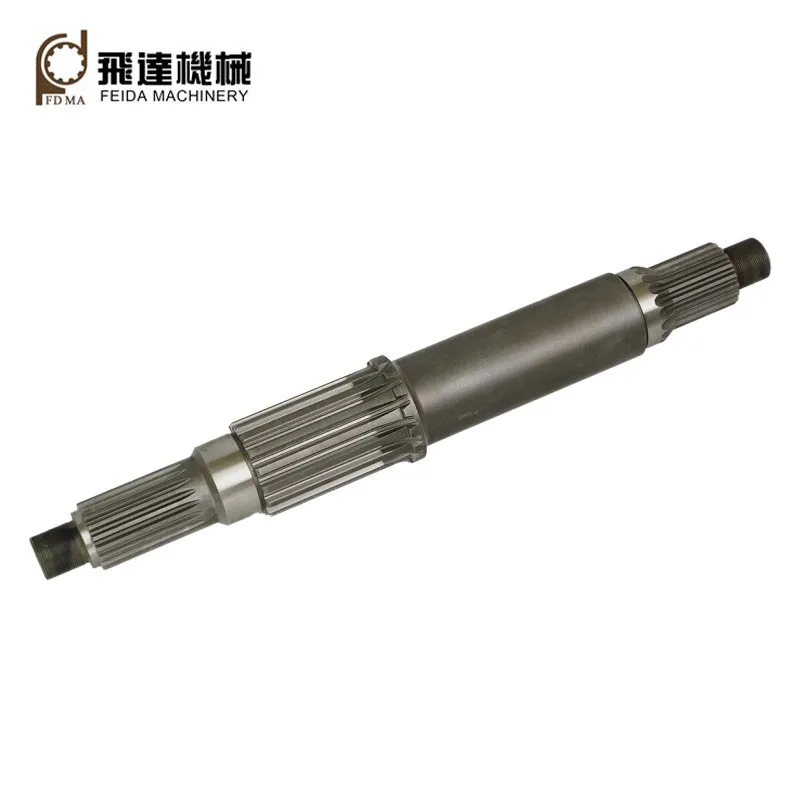

Spline velenai

„Feida Machinery“ gamyklos pritaikyti sraigtiniai velenai yra mechaniniai komponentai, turintys keteras ar dantis ir funkcija sujungiant sujungimo komponentų griovelius, sukimo momentą perduodant sujungiantiems komponentams.Be to perduodamas sukimo momentas, jie taip pat turi tokias funkcijas kaip nesuderinamumas, stiprinimas, vibracijos mažinimas ir triukšmas, supaprastinamas surinkimas ir išmontavimas, ašinis slydimas ir kt.

Du paplitę tipai

1. Stačiakampis: dėl tiesių dantų su stačiakampiais (plokščiais) viršūnėmis ir šaknimis jie turi pranašumų paprasto dizaino, mažų gamybos sąnaudų ir lengvo apdirbimo bei patikrinimo.
2. Involiutinis: jie turi evoliucines kreives (panašias į krumpliaračio dantis), suapvalėjusias dantų šaknis, vienodą žingsnį, dėl kurio savaiminio centravimo funkcija, didelė apkrova, didelis stiprumas ir pakeičiamumas.

Pagrindinis parametras

Modulis:M0,5-5
Tikslumo klasė: ISO/DIN 6-10
Dantų skaičius: kuo daugiau dantų, tuo didesnė apkrova
Slėgio kampas: įprastos vertės yra 30, 37,5 ir 45 laipsniai.
Mažesnis slėgio kampas suteikia didesnę apkrovą; stumdomoms jungtims geriau tinka didesni kampai.
Žingsnio skersmuo: teorinis atskaitos apskritimas.

Taikymas

Evoliuciniai velenai tinka jungtims su didelėmis apkrovomis, aukštais centravimo tikslumo reikalavimais ir dideliais matmenys. Paprastai jie naudojami įvairiose srityse, pavyzdžiui, automobilių jėgos pavarų sistemose, vairo mechanizmai, valčių varikliai, sraigtų sistemos, gervės, orlaivių varikliai, pavarų dėžės, diferencialai, perdavimo dėžės ir kt.

Po daugiau nei 30 metų plėtros, „Feida Machinery“ dabar turi tris gamyklas: vieną mechaninei transmisijai komponentai, vienas skirtas pritaikytoms tikslioms dalims, o kitas - lakštinio metalo dalims. Galime gaminti aukštos kokybės spline velenus naudojant CNC sruogų apdorojimo metodus (pvz., lenkimą, formavimą, pratraukimą, šlifavimą ir kt.) ir aukštos kokybės neapdorotas medžiagos (pvz., 40Cr,42CrMo,20CrMnTi,6061, 7075 ir kt.).

Visas apdirbimo procesas

Žaliavos → kalimas → tekinimas → apdirbimas spiraliniu būdu → frezavimas → terminis apdorojimas → šlifavimas → tikrinimas → Pakavimas ir siuntimas

Pagrindinė gamybos įranga

Daugiau nei 30 metų plėtojant Feida Machinery yra visas pažangios gamybos rinkinys įranga, įskaitant CNC tekinimo staklės, CNC krumpliaračiai, CNC krumpliaračių formavimo staklės, CNC krumpliaračių skutimosi staklės, CNC spygliuočių prapjovimo staklės, CNC pavara šlifuoklis, CNC apdirbimo centras ir kt.

Terminis apdorojimas

Mūsų terminio apdorojimo procesai apima grūdinimą ir grūdinimą, karbonizavimą ir grūdinimą, aukšto dažnio grūdinimą, karbonitridavimas, nitridavimas ir kt. Termiškai apdorojant, mūsų sraigtinių velenų mechaninės savybės gali būti optimizuotas labai gerai.

DUK

Kaip garantuojate tikslių dalių kokybę?

Feida išlaikė ISO:2015 kokybės vadybos sistemos sertifikatą.
Diegiame daugiapakopę kokybės kontrolės (QC) sistemą:
Pradinė gaminio patikra (FAI): pilna matmenų patikra prieš pradedant masinę gamybą.
Proceso kokybės kontrolė (IPQC): mėginių ėmimas tikrinamas kas 2–3 valandas apdirbimo proceso metu.
100% galutinis patikrinimas: prieš pakuojant kiekviena dalis yra galutinai patikrinama dėl matmenų ir paviršiaus apdailos.

Kaip jūsų aptarnavimas po pardavimo?

Sukūrėme visapusišką garantinio aptarnavimo sistemą, kuri laiku suteikia techninę pagalbą ir sprendimus kad klientai nesijaudintų naudojimo metu.
